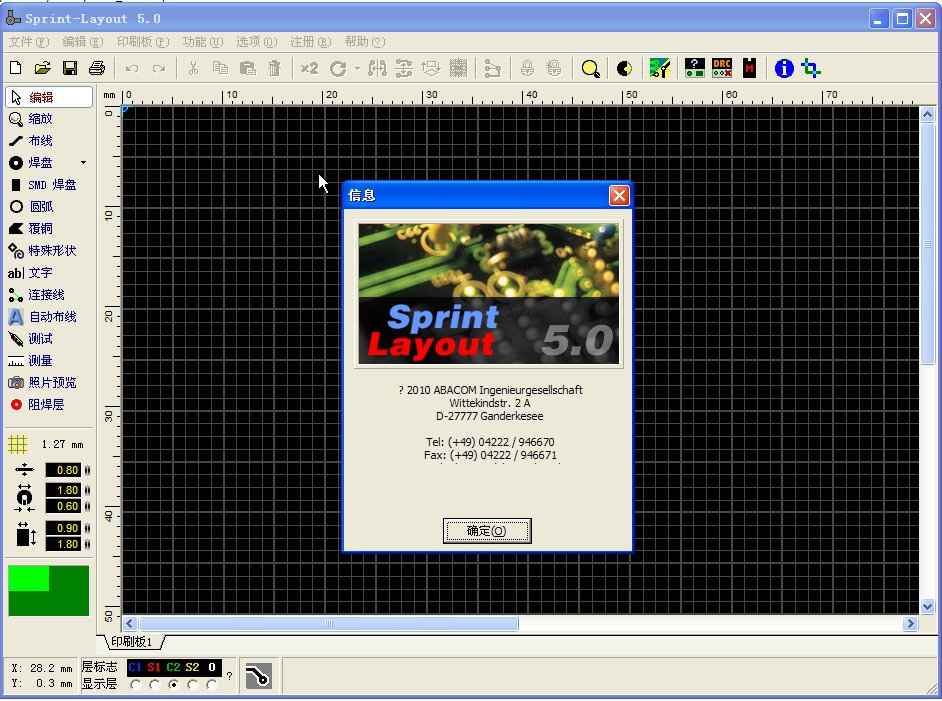

PCB Layout是一款简易电路板设计的应用软件。PCB Layout最新版能够将电路各式组件合理有序的排列在基板上设计调试，虚拟真实电路环境，确保电路运行通畅。设计工具类似如AutoCAD、EAGLE等，能够帮助设计师高效完成设计。
软件简介
PCB Layout软件是一种专门用于设计和布局电子产品中的印刷电路板的软件工具。工程师将电路设计转换为实际的物理布局，将电子元件、导线和其他连接部件放置在电路板上，并绘制出正确的电路连接路径，帮助工程师进行元件放置、路线布线、信号分析和制造文件生成等操作。
软件功能
1. 元件库管理：提供丰富的元件库，允许用户浏览、选择和放置各种电子元件，如电阻、电容、电感、IC芯片等。
2. 布线工具：提供多种布线工具，帮助用户根据电路设计要求在电路板上进行导线布线，确保电气连接的正确性和可靠性。
3. 自动布线功能：部分PCB Layout软件支持自动布线功能，能够根据用户设定的规则和参数自动完成布线任务，提高布线效率。
4. 元件自动排列：软件能够根据元件间的电气连接关系和空间要求，自动进行元件排列和布局优化，使布局更加紧凑、美观。
5. 碰撞检测和错误检查：在布局和布线过程中，软件能够实时检测元件之间的碰撞和电气连接错误，并给出相应的提示和建议。
6. 设计规则检查：软件能够根据用户设定的设计规则和标准，对布局和布线结果进行检查，确保设计符合规定要求。
